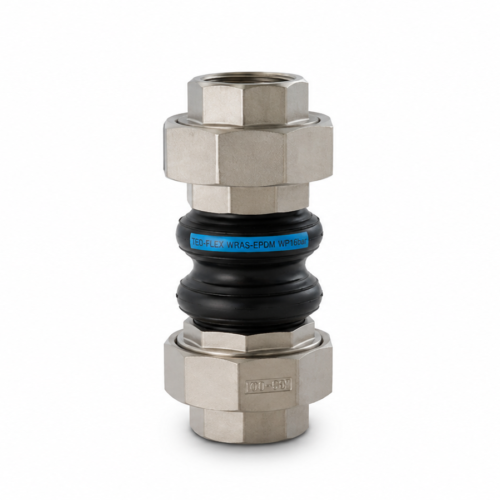

Gummikompensator TED-FLEX, typ TEG-SS-DV (Rostfritt stål dricksvattengodkänt, WRAS)
För dämpning av vibrationer och upptagning av rörelser i tappvatten- och rörsystem
Teddington TED-FLEX, typ TEG-SS-DV (WRAS), är en kompakt gummikompensator med WRAS-godkänd EPDM-bälg, nyloncordarmering och delbara unionskopplingar i rostfritt syrafast stål (AISI 316).
De dubbla bälgvecken ger hög flexibilitet och gör kompensatorn idealisk för installationer där utrymmet är begränsat. Konstruktionen möjliggör dessutom enkel montering och demontering utan att rörsystemet behöver vridas.
Kompensatorn är utvecklad för att effektivt ta upp rörelser samtidigt som den reducerar vibrationer, ljud, pulsationer och tryckstötar i rörsystem. Tack vare WRAS-godkännandet är den särskilt lämpad för dricksvatten-, tappvatten- och andra vattenburna installationer där höga krav ställs på hygien och driftsäkerhet.
Vår TED-FLEX, typ TEG-SS-DV, är även bedömd och registrerad av SundaHus, se nedan.
Gummikompensator TED-FLEX TEG-SS-DV (WRAS) är en dricksvattengodkänd gummikompensator med delbara unionskopplingar i rostfritt syrafast stål, utvecklad för vibrationsdämpning och upptagning av rörelser i tappvatten- och rörsystem.
L = Normalt lagervara (se produkttabell)
- Dimensioner: DN20–DN80
- Tryckklass: PN16
- Bälg: WRAS-godkänd EPDM med nyloncordarmering
- Kopplingar: Delbara unionskopplingar i rostfritt syrafast stål (AISI 316 / EN 1.4401)
- Arbetstemperatur: Max +105 °C
- Arbetstryck: 16 bar (<70 °C), 10 bar (>70 °C)
- Sprängtryck: 50 bar
- Vakuum: 500 mmvp
- Lämpliga media: Kallvatten (dricksvatten), varmvatten (tappvatten), cirkulationssystem, lätt klorerat vatten, neutrala vätskor, svaga syror och alkoholer.
- Ej lämplig för: Oljor och petroleumprodukter.
| DN |
|---|
| 20 (3/4″) |
| 25 (1″) |
| 32 (1 1/4″) |
| 40 (1 1/2″) |
| 50 (2″) |
| 65 (2 1/2″) |
| 80 (3″) |
| ARBETSTRYCK |
|---|
| PN 16 |
| PN 16 |
| PN 16 |
| PN 16 |
| PN 16 |
| PN 16 |
| PN 16 |
| BYGGLÄNGD |
|---|
| 165 mm |
| 175 mm |
| 185 mm |
| 185 mm |
| 200 mm |
| 218 mm |
| 260 mm |
| ART.NR |
|---|
| 12-TEG020SS-DV |
| 12-TEG025SS-DV |
| 12-TEG032SS-DV |
| 12-TEG040SS-DV |
| 12-TEG050SS-DV |
| 12-TEG065SS-DV |
| 12-TEG080SS-DV |
| LAGER |
|---|
| - |
| - |
| L |
| L |
| L |
| L |
| - |
